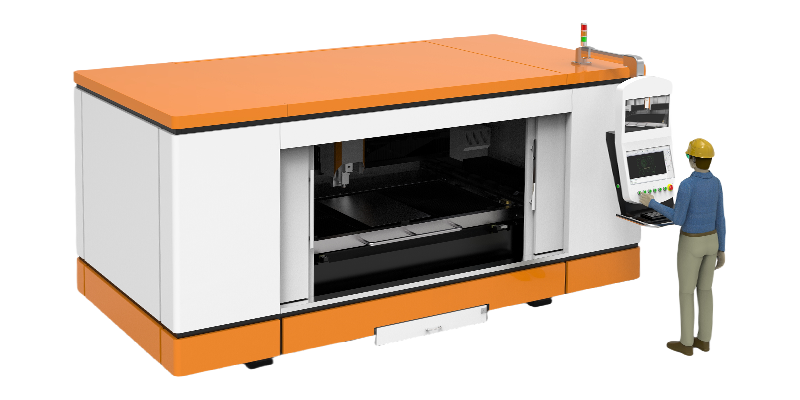

极致紧凑 更小的占地面积
设备采用高度集成化设计方式，使得设备整体结构极致紧凑，获得极小的占地面积。C20系列设备的整机外形尺寸为长4403mm×宽3270mm×高2440mm，机床尺寸为4403mm×宽2202mm×高2076mm。保持设备同等尺寸下，可以兼容激光功率1500W~3000W。设备可以免整机拆卸整机布局使用标准20GP集装箱运输，节约运输成本。

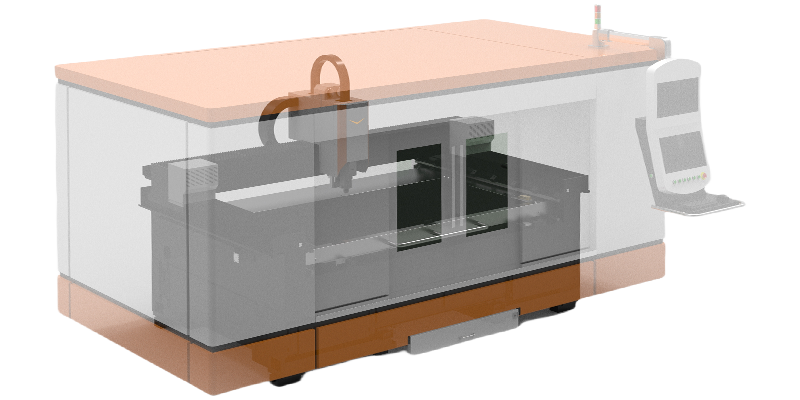

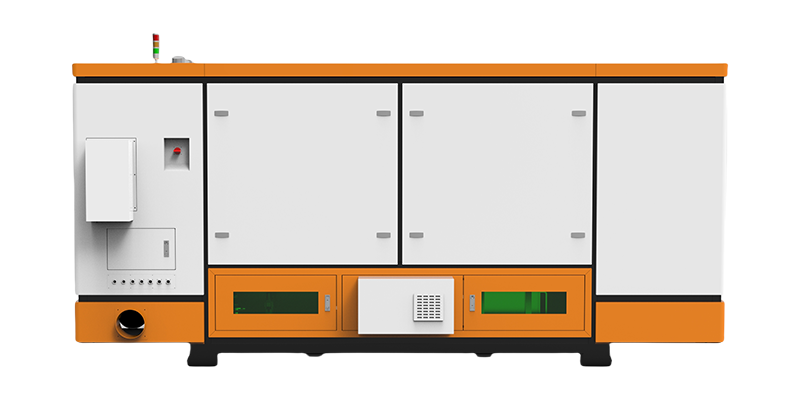

全封闭式防护 更安全
设备四周及顶部全部采用钣金防护，切割过程中的粉尘烟雾全部封闭在设备内部，进行有效的集中抽尘处理。同时隔绝激光辐射和规避机械运动伤害，保护人员安全。

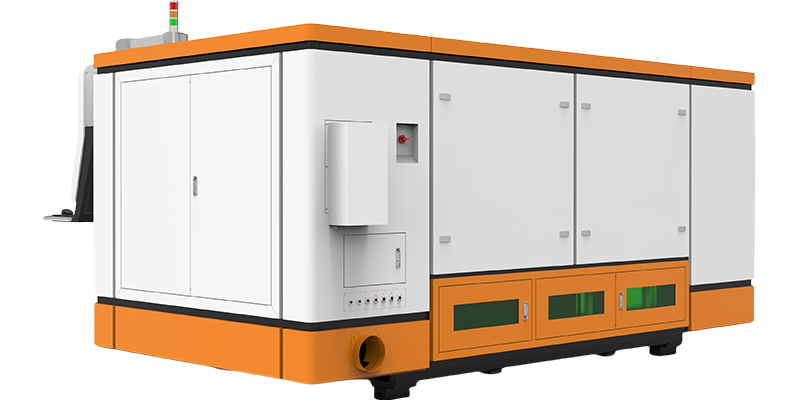

节约空间维护方便
独立存储空间可兼容1500W~3000W柜式激光器，不用额外占用其他空间进行存储，节约设备占地面积。独立存储使得激光器的诊断维修更加简单快捷，降低了维修成本和时间。
激光器保护（选配）
独立激光器柜安装专用冷却空调，维持激光器柜内部恒定温度，面对不同气温条件下，避免温差结露导致激光器严重故障，建立激光器的保护功能。
监控窗口 “看得见”的安全
监控窗口实时显示设备内部切割过程，操作人员观察范围更广，视角更灵活，出现紧急情况，操作人员第一时间发现并采取应急措施，保护人员或者设备安全。监控实时采集和保存监控画面，设备出现故障，可以结合保存的数据进行分析和处理，缩短故障排除时间，提升设备利用效率。

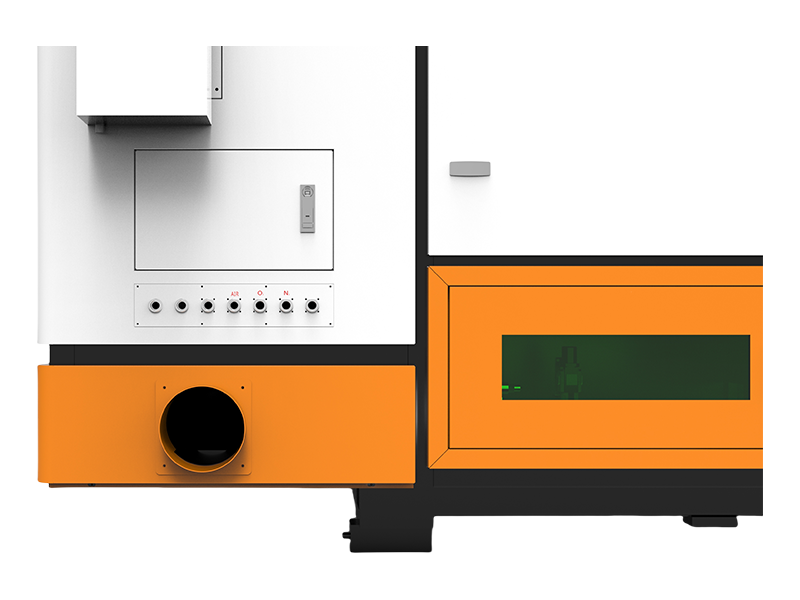

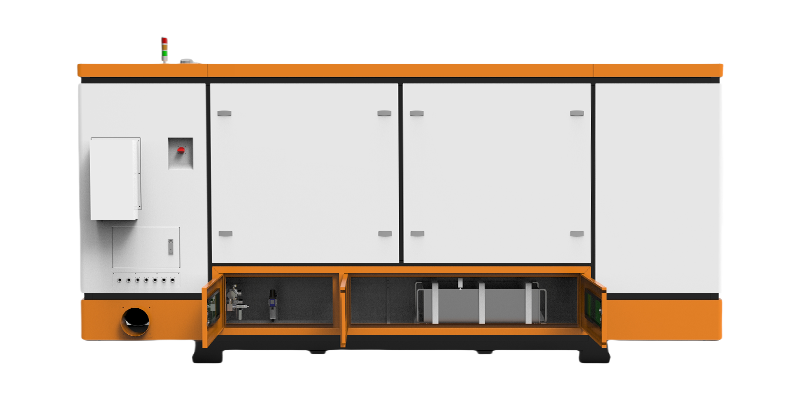

不同气路清晰区分
该设备精心设计了包含空气、氧气及氮气在内的三路气体快捷接头输入，每路接头均配备有清晰明确的标识，使得使用人员能够迅速且准确地识别所需气体类型，实现无缝对接与高效操作。这一设计不仅极大地提升了工作效率，还确保了操作过程的安全性与便捷性，让设备的使用变得更加快捷与安全。

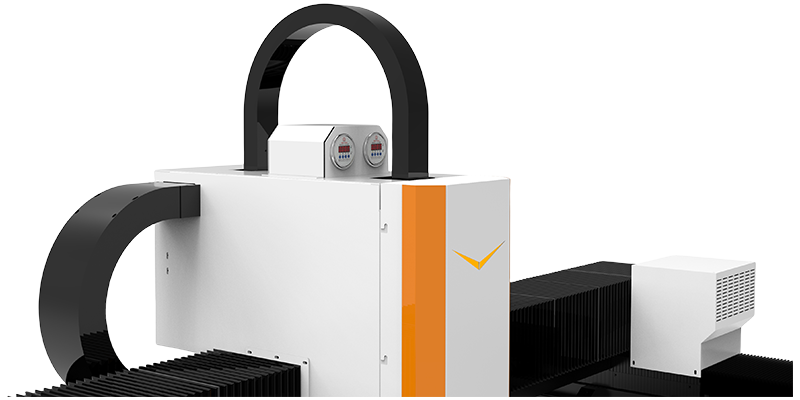

气压精确检测
该设备集成了高精度的氧气、氮气输入气压监测系统，能够实时、准确地检测并直观显示各气源的压力状态，确保操作员对气体供应情况一目了然，便于及时判断输入气体压力是否正常。尤为值得一提的是，一旦在切割作业中检测到任何气体压力降至零的异常情况，将立即触发警报并自动暂停加工流程，有效防止设备在无气体保护状态下进行切割，此举不仅保护了设备免受潜在损害，还显著提升了生产过程的稳定性与安全性。

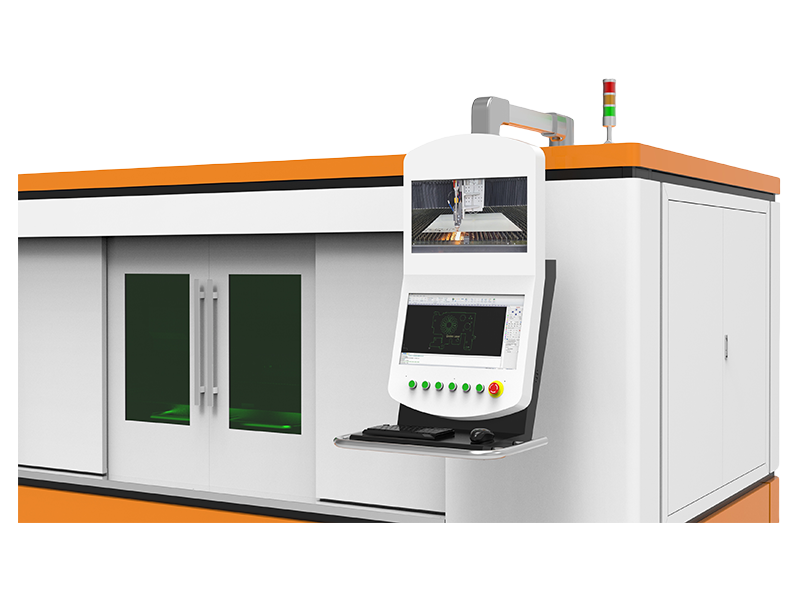

多维度操作空间
旋转操作台采用灵活多向设计，支持全方位270度自由旋转，为操作人员提供了前所未有的灵活视角。这一特性不仅极大地方便了设备的调试与切割观察视角切换，还使得程序工艺的精细调整更加直观高效。

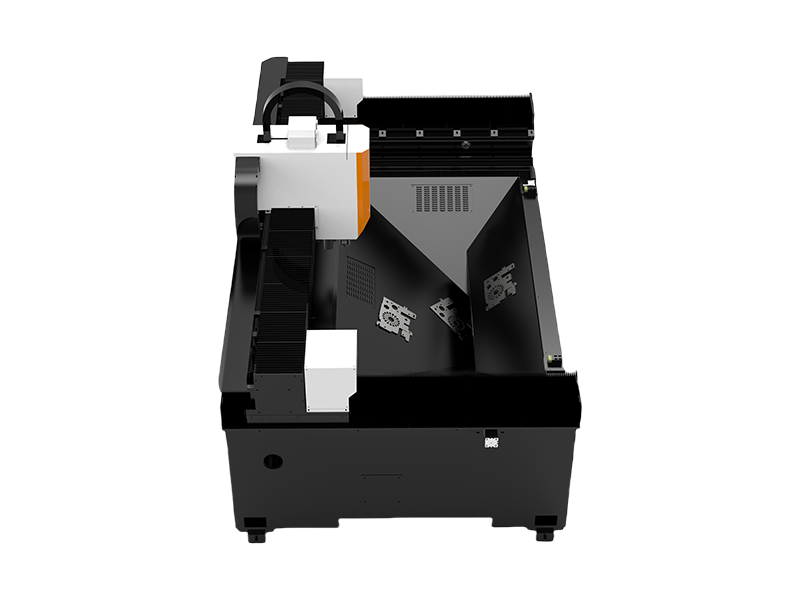

错落漏斗式接料结构
该设计采用了创新的错落漏斗式接料结构，巧妙地确保了激光切割过程中的全方位安全防护。无论激光头在加工区域的任何位置切割，其独特的布局都能有效阻止激光直接照射地面，实现了激光辐射的全方位隔绝，无遗漏、无死角，极大地提升了工作环境的安全性。
此外，错落布局的漏斗接料设计还显著优化了废料处理流程。它能够将切割产生的工件或废料精准地导向至指定的废料收集盒中，避免了废料的随意飞溅和散落，使得落料过程更加集中有序，不仅提高了生产现场的整洁度，也方便了后续废料的统一处理与回收，进一步提升了工作效率和环保性能。

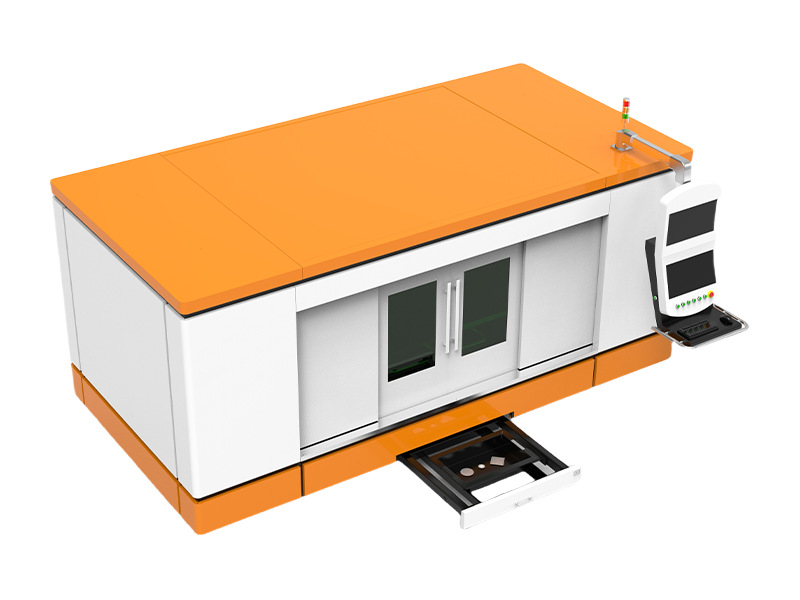

推拉轻松 集中收料
切割工件和废料配备了便捷式的收料盒，该收料盒采用滑轨移动设计，阻尼感恰到好处，使得抽拉操作轻松自如，极大地提升了人机交互的便捷性。
工作台不锈钢防护
工作台的四周均被精心选用并紧密贴合的不锈钢所环绕，这一设计不仅赋予了工作台耐用且高雅的外观，更确保了即便在高频次的使用下，其边缘依然能够保持清亮如新的状态，展现出卓越的抗磨损性能。同时，不锈钢材质的自然属性使得工作台的日常维护变得异常简便，无论是日常的清洁保养还是长期的维护管理，都能轻松应对，为使用者提供了极大的便利与舒适体验。

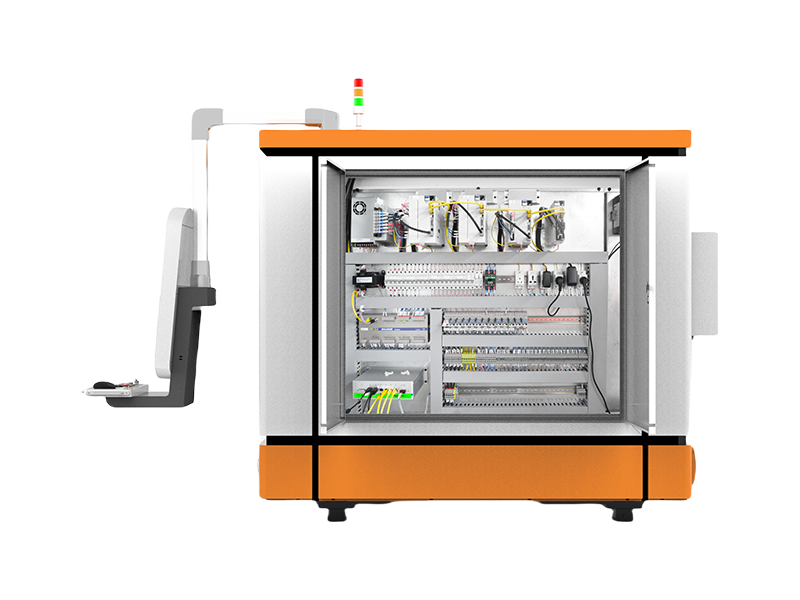

独立集成
所有电控部分集中布局集成，功能区域化，密闭防尘，减少电路隐患，设备维护检修目标更集中，快捷方便。同时相较于外置独立电控柜，设备整体占地面积更小。
空调保护
安装专用冷却空调，维持电控柜内部恒定温度，面对不同气温条件下，避免温差结露导致电路短路等故障，确保设备长期稳定使用。
防辐射观察窗口
设备正前面的操作区域，设计有2个超大观察窗，设备内部的切割动态可以通过观察窗口一目了然。观察窗户材质均采用符合标准的防辐射绿色玻璃，人员可以直接通过窗口观察内部情况，安全放心。

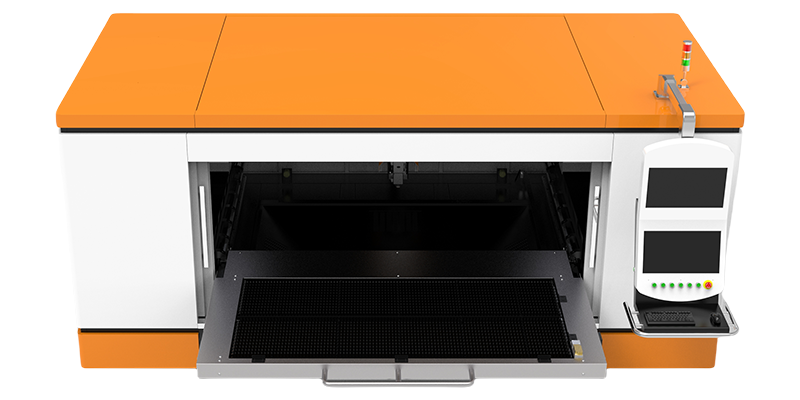

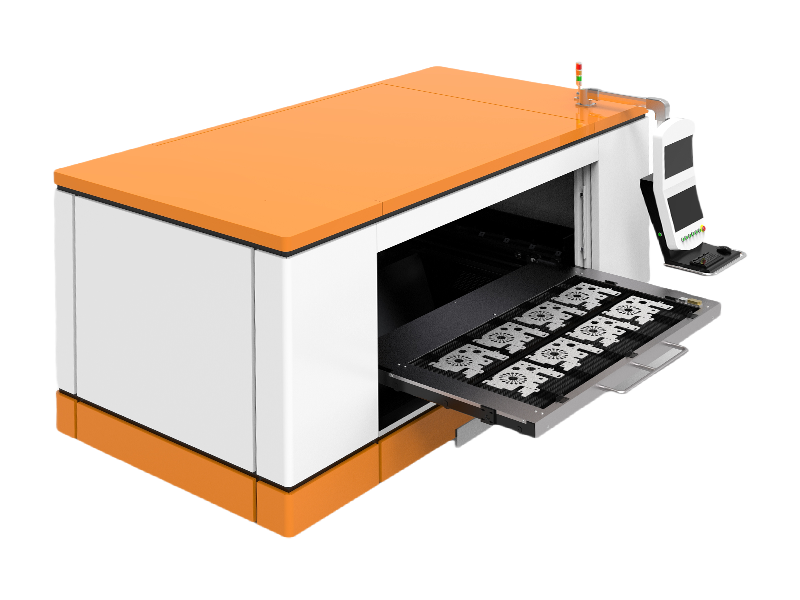

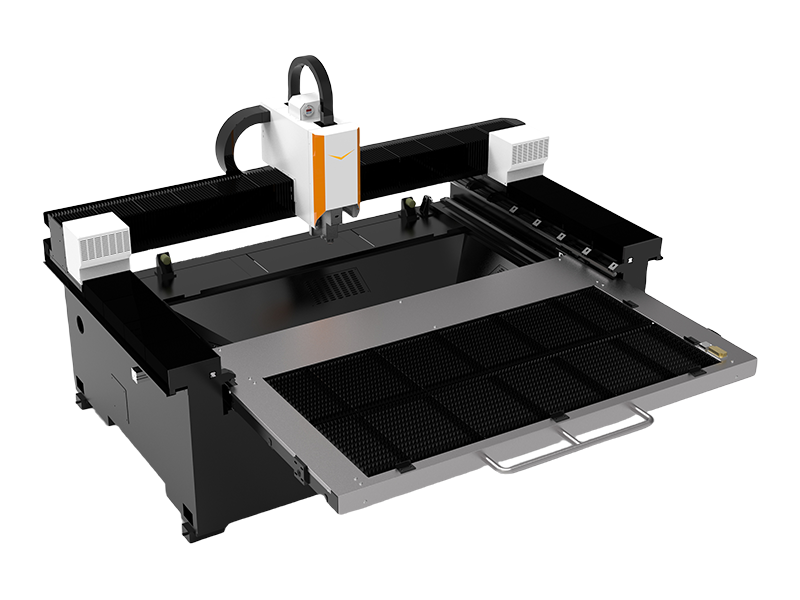

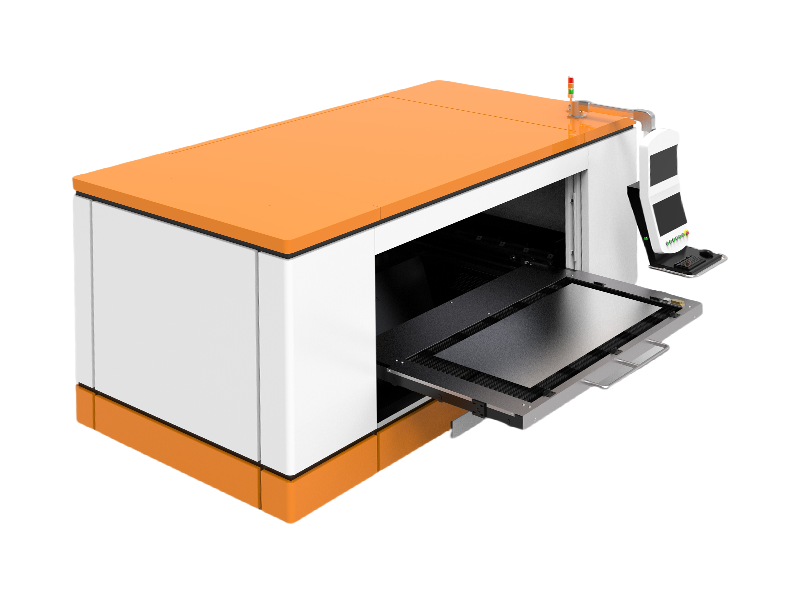

抽拉式工作台
抽拉式工作台设计巧妙，专为全封闭工作环境量身打造，实现了高效便捷的上下料流程。工作台加工状态和抽出状态均有压力开关感应自动锁定设计，确保在切割和上下料过程工作台位置固定可靠。
上料
工作台可以轻松的被拉出到设备外部，在独立于设备之外的空间，进行人工或者机械上料，方便快捷。
下料
在加工完成后，工作台轻松拉出设备外部后，操作人会员更容易接近工作台内部进行灵活取料。
一键开关电控门
一键开关电控门巧妙运用层叠结构设计，不仅确保了宽敞无阻的开门空间，让工作台进出更加自由顺畅，而且其开关状态完全不侵占额外空间，实现了空间利用的最大化。这款电控双开门设计精巧，操作简便。一键启动即可轻松控制门的开关，省力又快捷。其简约设计便于所有人轻松使用。

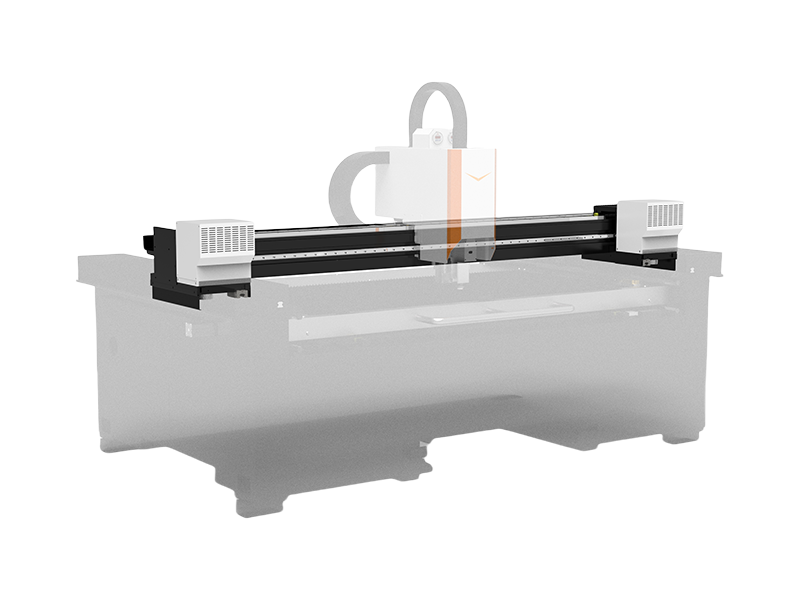

高刚性横梁
横梁采用优质钢材制造，具有很高的刚性和稳定性，能够抵抗不同负载和切割热量，确保切割过程的稳定进行。横梁的精确设计保证了XY轴垂直度的准确性，即使长时间高速切割的精度依然得到有效保证。

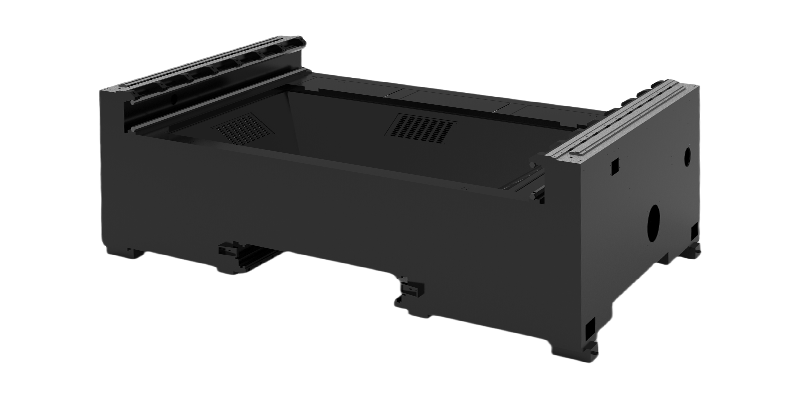

精度可靠的床体
床体使用全钢板采用气保焊焊接方式焊接而成，获得高强度、抗锈能力强、抗裂性好的焊缝，整体焊接缺陷变形小，表面质量美观。
全域抽尘
在工作台下方，精心设计了全域覆盖的抽尘窗口，确保无论激光切割头在任何位置作业，都能享受到迅速且充分的抽尘处理，从而大幅提升除尘效率。
喷嘴自动清洗

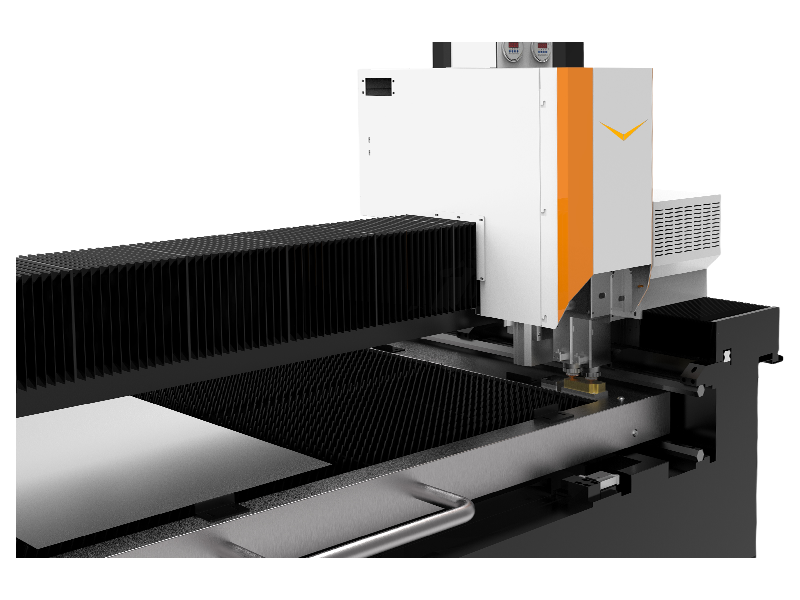

激光氧气切割碳钢穿孔，空气切割铝板穿孔，均会产生飞溅的熔渣粘连到喷嘴底部，造成喷嘴堵塞或者影响跟随高度误差，影响切割质量和效率。C20标配喷嘴自动清洗系统，集成一键手动与加工过程自定义清洗模式，有效应对激光切割中熔渣粘连问题，保持喷嘴清洁，稳定提升切割质量与效率。
高度自动标定

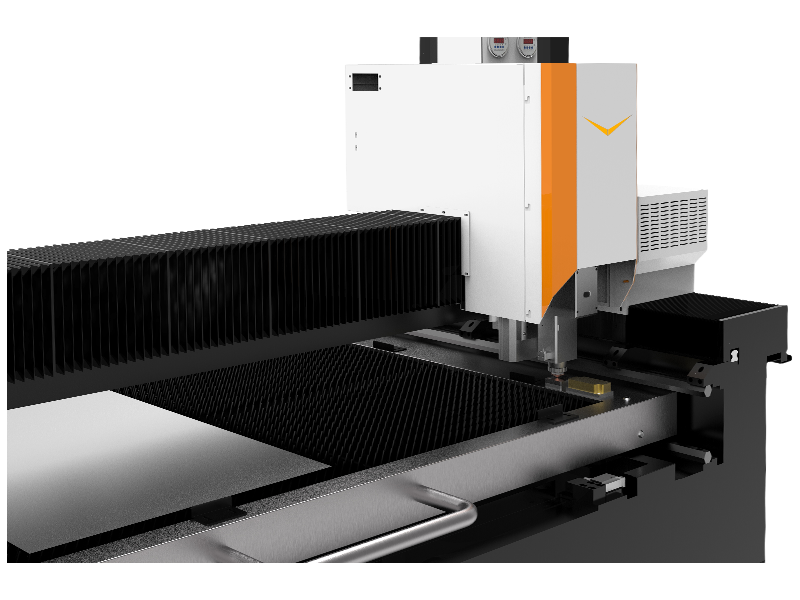

喷嘴切割高度稳定对于切割质量和效率的保证起到至关重要的作用。C20集成的自动高度标定功能，实现清洗与标定无缝衔接，双重保障切割高度稳定，确保质量与效率。其次高度标定平台，也可以应用到在更换不同类型的喷嘴后的高度标定，满足多样需求。

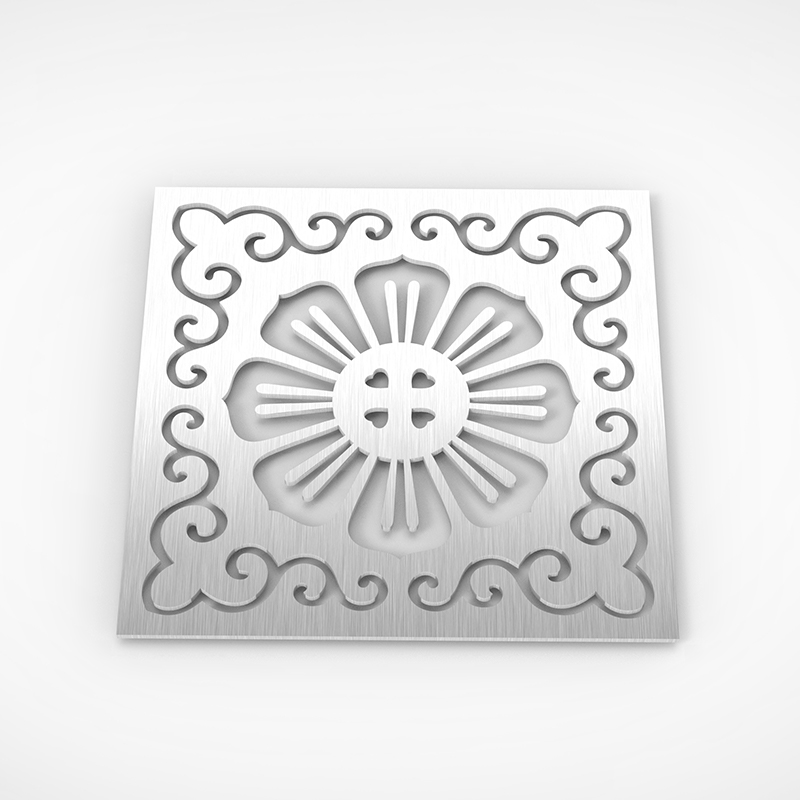

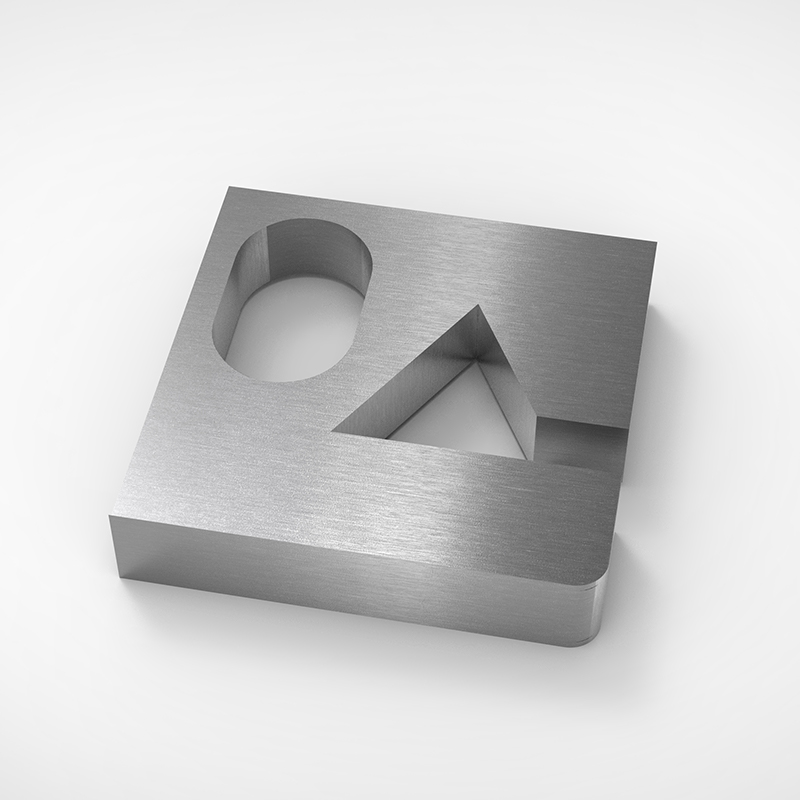

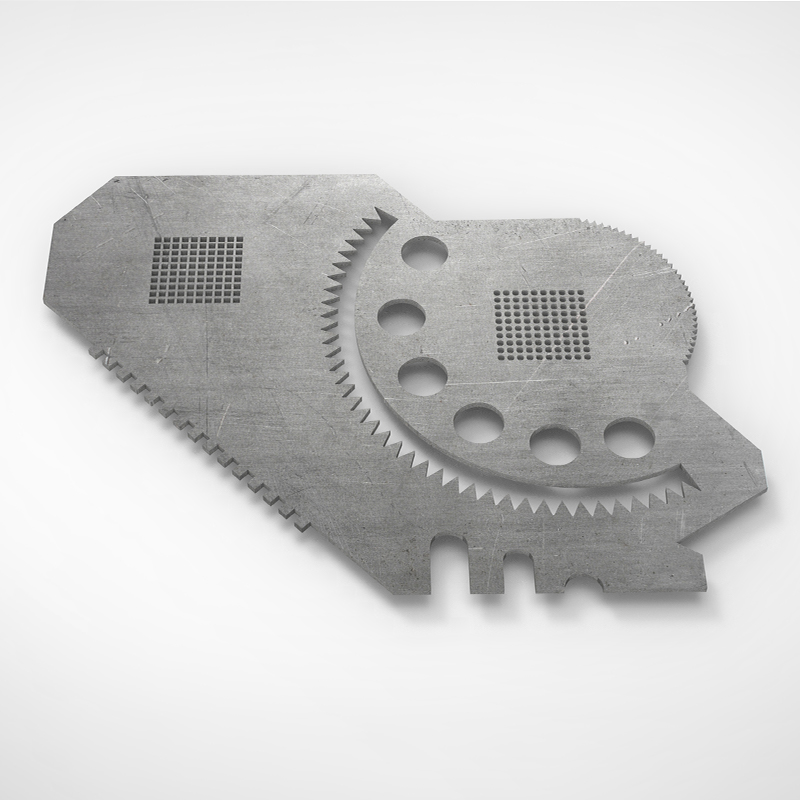

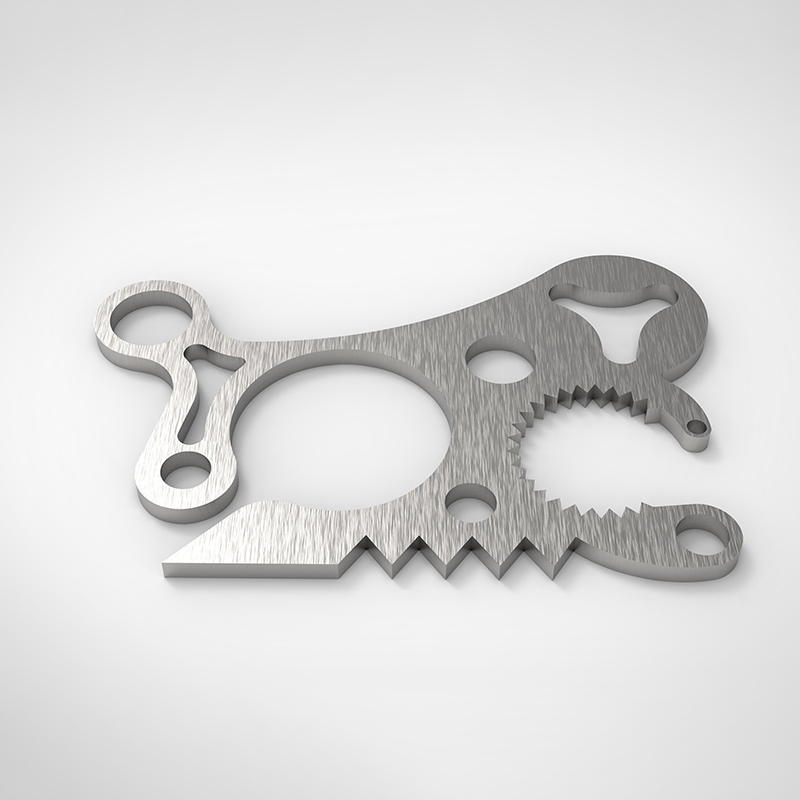

样品展示
